在显示技术日新月异的今天，COB（Chip on Board）技术凭借其颠覆性的封装工艺和卓越性能，已成为高端LED显示屏领域的核心驱动力。本文将从技术原理、性能优势、应用场景及未来趋势四大维度，深度解析COB技术如何重塑显示行业的高端标准。
一、COB技术的核心原理与突破

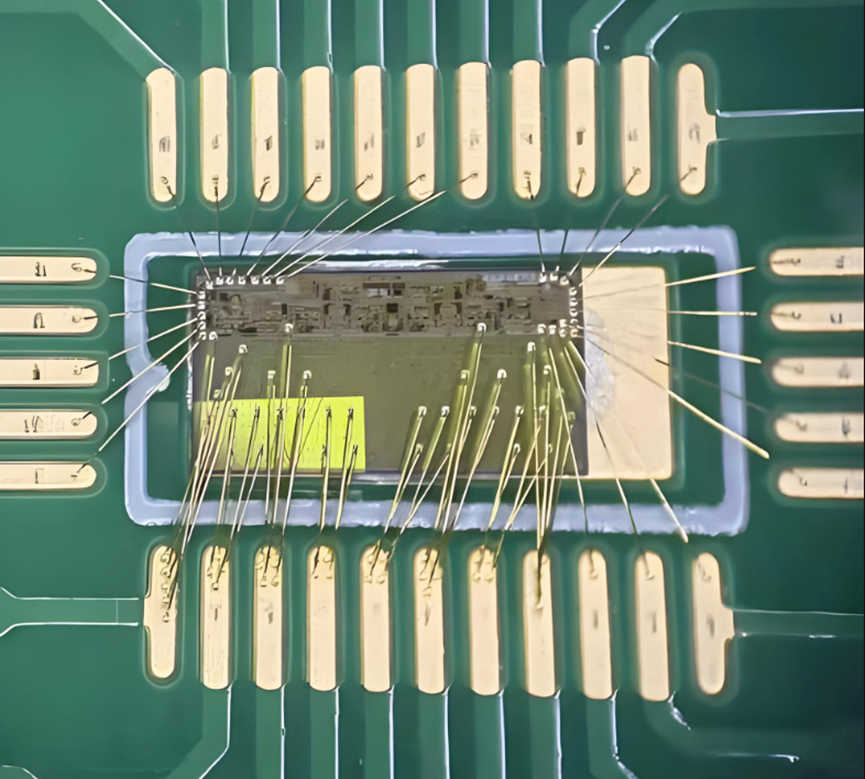

COB技术通过将LED芯片直接封装在PCB基板上，并采用高分子材料整体覆盖，省去了传统SMD（表面贴装）工艺中的灯珠支架和回流焊步骤。这种集成化封装不仅简化了生产流程，还显著提升了LED显示屏的可靠性和显示效果。
超小间距设计：COB技术可轻松实现微米级像素间距（如P0.4至P1.875），突破传统SMD工艺的极限（最低仅P0.7）。例如，京东方BYH-COB系列产品的最小点间距达P0.78，而康硕展的COB显示屏甚至达到0.6mm，分辨率与画面细腻度远超常规屏幕。
面光源发光：通过将点光源转换为面光源，COB显示屏有效抑制了摩尔纹和眩光，即使近距离观看也能保证视觉舒适性。
二、COB技术的高端性能优势
1. 极致画质与色彩表现
高对比度与广色域：采用UBP（Ultra-black Processing）黑色光学处理技术，COB显示屏的对比度可达10000:1，色域覆盖110% NTSC，暗部细节与色彩层次感尤为突出。
精准像素控制：通过毫米级封装精度和主动式驱动技术（如PM驱动玻璃基），COB技术能够实现更精准的亮度和色彩调节，减少跨板耦合和频闪问题，画面一致性更高。
2. 卓越的可靠性与环境适应性
超高防护等级：COB显示屏表面采用全封装结构，防水、防尘、防撞击性能达IP67级别，适用于户外广告、体育场馆等恶劣环境。
高效散热设计：热量通过PCB基板直接传导，相比SMD技术散热效率提升46%，屏幕温度更低（如雷曼光电的COB屏表面仅30.5℃），寿命延长至10万小时以上。
3. 节能与成本效益
低功耗运行：COB屏在相同亮度下，功耗仅更低。
维护成本低：累计坏灯率不足传统SMD的十分之一，大幅减少后期维护投入。
三、应用场景：从商业到专业的全覆盖
COB技术凭借其灵活性与高性能，已渗透多个高端领域：
商业展示：商场、机场等场景的广告屏，利用无缝拼接技术呈现一体化视觉效果。
会议与教育：高分辨率与低蓝光特性，适用于智慧会议系统与数字化教学场景，提升交互体验。
专业领域：如指挥中心、影院巨幕，需高亮度（2000cd/m²以上）与广视角（160°以上）支持，满足复杂数据可视化与沉浸式观影需求。
创新应用：虚拟拍摄、模拟仿真等新兴领域，依赖COB的高稳定性和色彩还原度。
四、未来趋势：技术迭代与市场扩张
玻璃基板技术（COG）：目前已推出基于玻璃基的Micro LED产品，支持更小间距（P0.4）和主动式驱动，为AR/VR等超高清场景铺路。
产能与成本优化：2024年COB产能同比增长超200%，规模化生产推动成本下降，加速渗透中小间距市场。
标准化与生态构建：随着头部企业（如京东方、雷曼光电）推动，Mini/Micro LED的行业标准逐渐清晰，COB技术或成高端显示“定义者”。
COB技术通过封装工艺革新与性能突破，正在重新定义高端显示的天花板。无论是画质、可靠性还是应用广度，其表现均已超越传统技术。未来，随着玻璃基板、巨量转移等技术的成熟，COB显示屏有望在消费电子、元宇宙等领域开辟更广阔的市场，成为显示行业的核心竞争力。
